最大纸张尺寸：1620*1200mm
最小纸张尺寸：650*450mm
适用纸张范围：E、B、C、A和AB瓦楞纸板（厚度1~8.5mm）
最高机械速度：4500 转/时

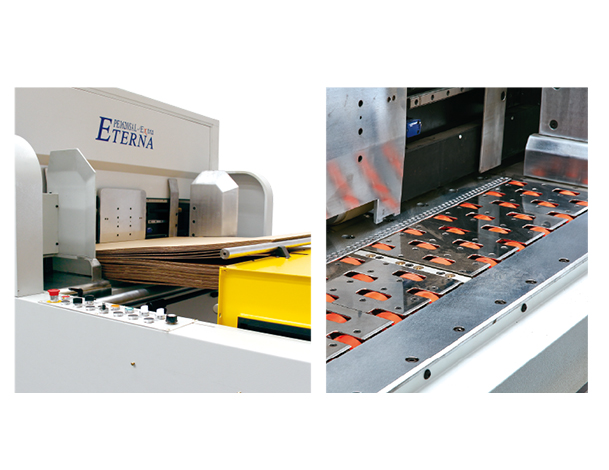

前沿送纸部
- 高速精密前沿送纸装置可稳定输送各种类型和品质的瓦楞纸，适应性强，工作范围广
- 特殊的聚乙脂送纸胶轮配合栅栏式托纸架和气垫确保厚重翘曲纸板顺畅输送和纸板的到位精准
- 前挡板前后位置可根据咬口尺寸作微调
- 变频吸风量微调装置可适应从F到五层不同厚度瓦楞纸的送纸要求

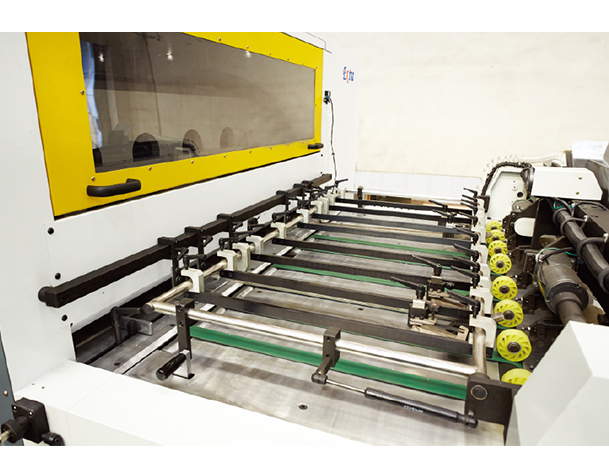

输纸台定位部
- 采用大力矩伺服电机确保纸板到达前规平稳精准
- 左右各一套侧定位推规，保证纸板侧定位精准
- 输纸步距调整采用不停机调节
- 前挡前后位置可根据咬口尺寸作微调

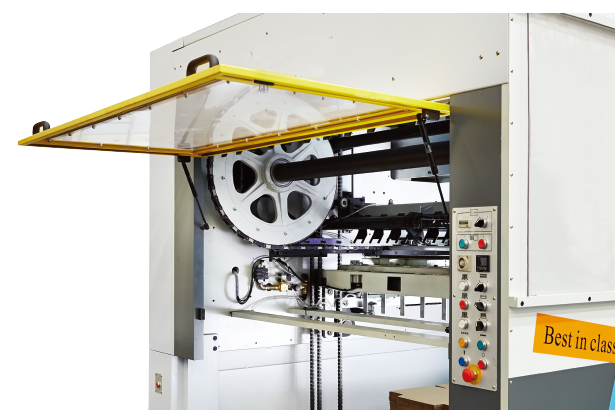

模切部
- 模切部操作安全门及气动式版框安全锁紧系统
- 模切冲程增大，使纸板尤其是AB瓦纸板更加容易脱模
- 模切版框中央定位系统，换版快捷、准确
- 模切钢板气垫托起装置，使模切钢板拉出推入更轻松容易

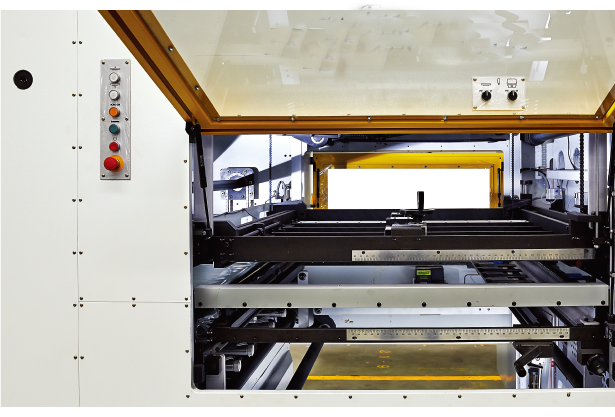

清废部
- 电动上清废框提升装置，可提升距离400mm， 增大了清废部操作空间
- 中央定位快速清废版锁紧装置及上框模具装夹系统，换版快捷，操作方便
- 快速清废顶针的使用大大缩短了作业时间

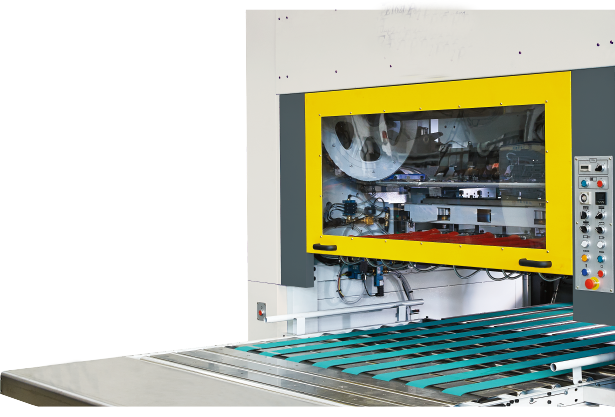

收纸部
收纸方式可以有两种选择——计数堆叠或高堆收纸（H：高堆收纸），可以根据您的产品与后道加工方式，做精准方案推荐。
计数堆叠升降输送皮带装置 E CUT 1620SHA
- 采用插杆式托架收纸升降台及皮带输送方式，保护纸板表面在输送过程中不易刮花印刷面
高堆收纸升降装置 E CUT 1620SHAL
- 自动高效的高堆收纸升降装置
- 收纸结构可整堆拉出机外，方便快捷、减少用工成本
- 电子计数器

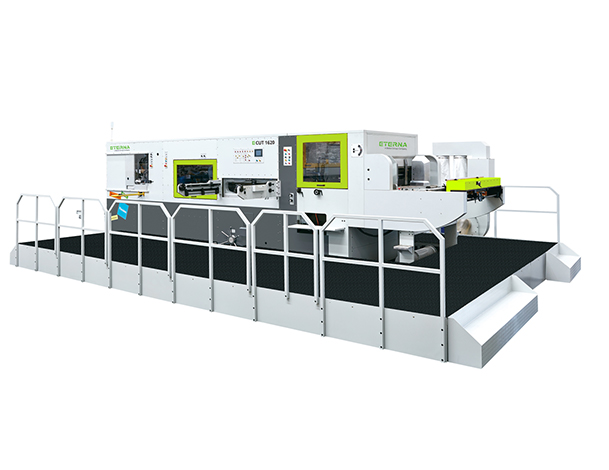

| 技术参数 | ECUT 1620 SAL |
| 最大纸张尺寸 | 1620x1200 mm |
| 最小纸张尺寸 | 650x450 mm |
| 最大模切范围 | 1600x1180 mm |
| 版框内径尺寸 | 1630x1210 mm |
| 适用纸张范围 | E、B、C、A和AB瓦楞纸板及彩裱瓦楞纸板（厚度1~8.5mm） |
| 最小废边宽 | 12mm |
| 最小咬纸宽 | 6~12mm |
| 刀线高 | 23.8mm |
| 最高机械速度 | 4500 转/时 |
| 模切压力 | 400 Ton |
| 总用电功率 | 35KW |
| 电力要求 | 380V，三相，50HZ |
| 压缩空气泵 | 0.7 m³/min |
| 压力调节范围 | ±1.5mm |
| 整机尺寸 | 9.98*5.7m |
| 整机重量 | 35 Ton |
