最大纸张尺寸2100 mm × 1300 mm
最小纸张尺寸780 mm × 550 mm
最高机械速度5500转/小时
(视模切产品的排列、纸张因素及操作因素而定)

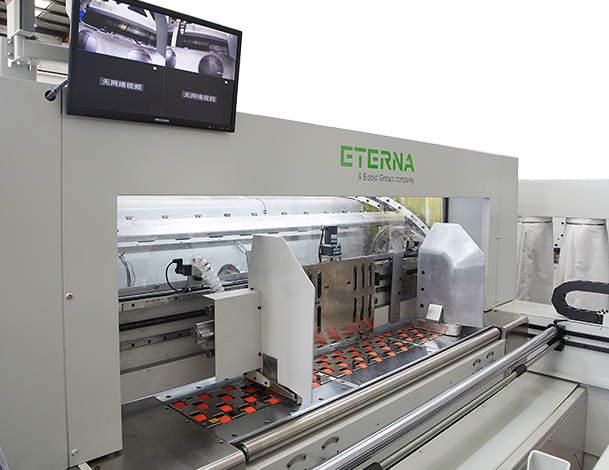

前沿送纸部

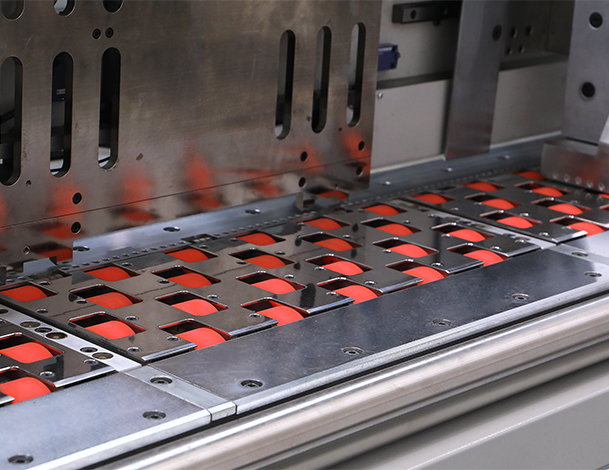

-下吸轮式前沿吸风箱，配风机及自动风门，吸风量可变频式调整；
-可调整式移动后挡，配可上下调整式纸尾托板；
-可增加一套电动后拍装置（选择性配置），配自动送纸机使用；
-气动式侧拍板（左右两侧）；
-左、右侧拍板可以独立调整也可作同步调整；
-送纸前挡板前后、上下可微调；
-自动推移架（选择性配置）
模切部
-高强度模切工作机架；
-高精度活动平台及其驱动；
-模切部操作安全门及电气和机械安全系统。
-版框定位及自动锁紧系统，模切工具中央定位及安装系统；
-合成材料模切钢板支撑板定位及自动锁紧系统，模切钢板微调系统；
-气动离合/刹车器及安全操控系统；
-电动式模切压力调整及显示；
-抓纸牙排及传动链条；
-牙排链条安全锁装置；
-合成材料牙排链条导轨；
-高精度牙排传动间歇箱及传动齿轮；
-牙排及链条超负载扭力保护系统；
-牙排和纸板运行过程中的光电检测系统；
-二组前规定位块，二侧可分别调整；
-循环润滑系统并配备油量检测及断油警报装置；
-牙排传动链条自动润滑系统；
-模切钢板气动锁紧装置；

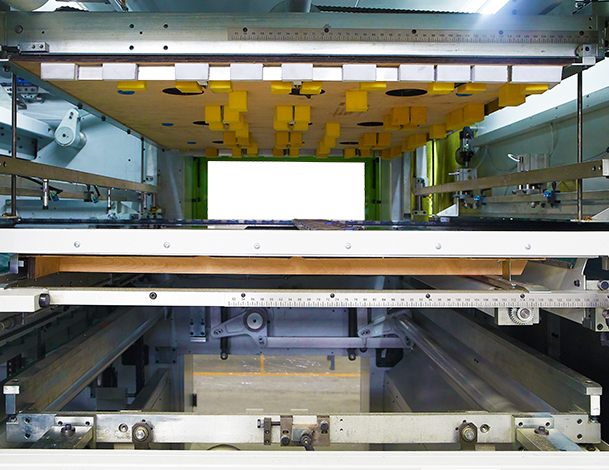

清废部
-快锁式清废上模、中模工具中央定位及安装系统。
-可完全打开式清废上框及清废上模工具前后微调系统。
-具有快锁式清废下模工具中央定位及安装系统的清废下框机构（选择性配置）；
-模切补版取样装置；
-可选配清废下顶针系统；
-前清废（咬纸边去除）系统，前清废（咬纸边去除）工具中央定位及安装系统；
-三边清废和四边清废模切方式的一键式互换系统；
-清废部操作安全门及电气和机械安全系统

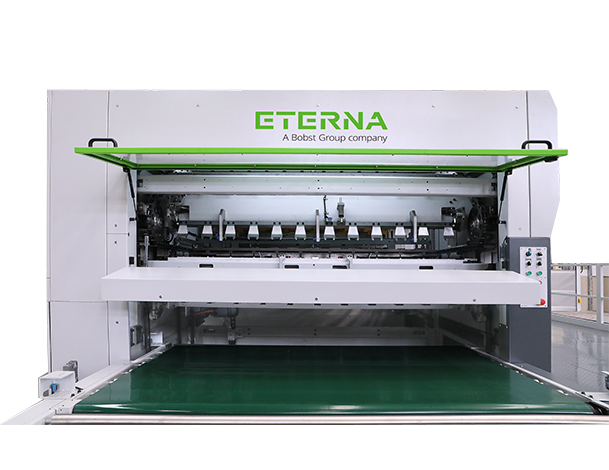

计数堆叠升降输送皮带收纸部
-皮带式收纸升降台；
-皮带式纸堆输送台（可与自动分纸机联接）；
-不停机式收纸副台；
-计数堆叠输送控制系统；
-电子计数器；
-收纸前理纸装置；
-电动式收纸侧齐纸（含侧托纸）装置；
-电动式收纸后挡及纸尾托纸装置；
-收纸部操作安全门及电气和机械安全系统；
电气控制
-电气组件和电气线路采用欧美先进国家安全标准（CE标准）；
-触摸屏操作及控制系统；
-可编程控器（PLC）控制系统；
-远程电气维护监控检查（选择性配置）；
-自动换版调整系统（选择性配置）；
-摄像头监控系统；
| 最 大 纸 张 尺 寸： | 2100 mm × 1300 mm |
| 最 小 纸 张 尺 寸： | 780 mm × 550 mm |
最 大 模 切 范 围： | 2080 mm × 1280 mm |
| 版 框 内 径 尺 寸： | 2190 mm × 1329 mm |
| 适 用 纸 张 范 围： | 瓦楞纸板：E、B、C、A和AB（视模切产品的刀线及痕线长度、纸张因素而定） |
| 可 调 咬 纸 边 宽： | 9～18 mm |
| 刀 线 高： | 23.8 mm |
| 最 高 机 械 速 度： | 5500转/小时 |
| 模 切 压 力： | 450吨 |
| * 总 用 电 功 率： | 47kw（主电机功率：22kw，变频调速） |
| * 电 力 要 求： | 380V 三相 50HZ |
| * 压 缩 空 气 泵： | 空气压缩机排气量1.05m³/min（立方/分钟）、12kg/cm²< 用户自备> |
| * 压 力 调 节 范围： | ±1.5 mm |
| * 整 机 净 重： | 45吨 |
